智能生化培養箱培菌工作原理

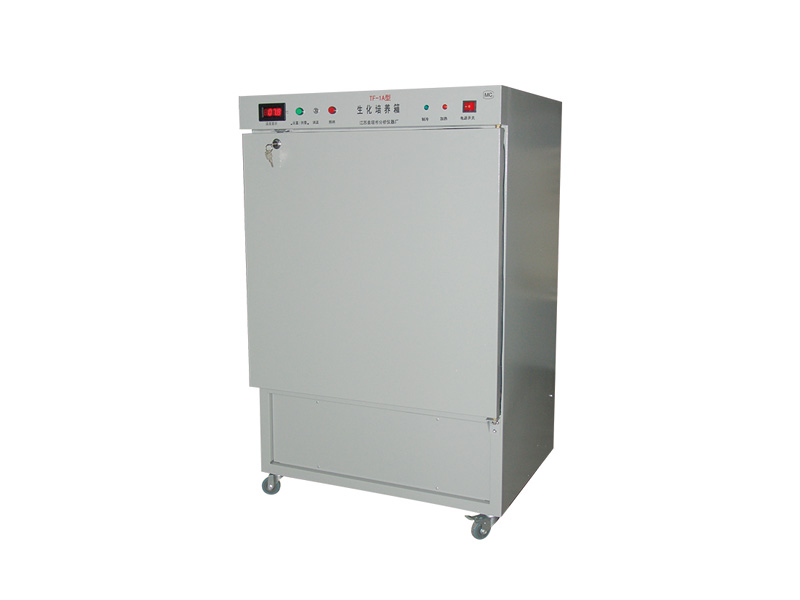

智能生化培養箱是對水體進行分析，確定生化需氧量，培養細菌，霉菌，微生物，保鮮，植物栽培，育種試驗專用恒溫設備，一般主要適用于環境保護，衛生防疫，藥物檢測，畜牧，水產養殖等科研機構，大專院校和生產部門，下面簡單說說其電路的工作原理。

智能生化培養箱電路工作原理如下：溫度傳感器電路采用新型溫度傳感器集成電路ICl。電壓比較器電路由電阻器Rl-R7、溫度設定電位器RPl、R陀和電壓比較器集成電路IC2（Nl、N2）組成。控制執行電路由晶體管Vl、V2、繼電器Kl、K2和二極管VDl、VD2等組成。

　　智能型生化培養箱可用舊單門或雙門電冰箱改制:利用電冰箱本身的功能制冷，在電冰箱內部的下方安裝加熱器件（如電熱絲或150W以上碘鎢燈）和排風扇（可使箱內溫度均勻）。電位器RPl用來設定溫度的上限，RP2用來設定溫度的下限。繼電器Kl通過加熱中間繼電器（電路中本畫出）控制加熱器件，繼電器KZ通過制冷中間繼電器（電路中末畫出）控制電冰箱的制冷系統。IC2的5腳和2腳分別接RPl和RP2的中心插頭上，IC2的6腳、3腳通過電阻器R3與ICI的輸出端相連。在IC2的2腳電壓值減去5腳電壓值約等于0·OlV時，對應的溫度為1℃。

　　當生化培養箱內的溫度在設定的溫度范圍內時，IC2的2腳電壓高于5腳電壓，3腳、6腳電壓與2腳電壓相等（或低于2腳電壓而高于5腳電壓），1腳和7腳均輸出低電平，VI和V2均截止，繼電器Kl、K2均不吸合，制冷與制熱電路均不工作。

　　當箱內溫度超過設定溫度的上限時，IC2的3腳、6腳電壓將高于2腳電壓和5腳電壓，IC2的1腳由低電平變?yōu)楦唠娖?，使V2導通，繼電器K2吸合，其常開觸點接通，制冷系統工作。當箱內溫度低于設定溫度的下限時，IC2的3腳和6腳電壓低于2腳電壓和5腳電壓，IC2的7腳由低電平變?yōu)楦唠娖?，便Vl導通，繼電器Kl吸合，其常開觸點接通，加熱電路工作。元器件選擇Rl-R5均選用1/4W金屬膜電阻器，其精度應為士1%;R6-R9可選用1/4W的碳膜電阻器。RPl和RP2均選用精度較高的線繞式電位器。C選用獨石電容器。VDl和VD2均選用1N4148型硅開關二極管。Vl和V2選用S9013或C8050型硅NPN晶體管。ICl選用LM35DZ或LM36、TMP36型溫度傳感器集成電路;IC2選用LM393運算放大集成電路。Kl和K2均選用l2V的直流繼電器。
