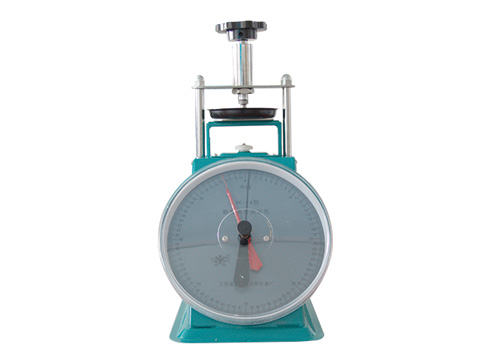

KC—1A機械式顆粒強度儀簡介

KC—1A顆粒儀的機械強度由彈性元件和驅動齒輪組成。測量原理是霍克定律-在彈性極限內，彈性元件的伸長率和應力分布與尺寸成正比。標有刻度的校準值，用于在指針旋轉時讀取讀數。

KC—1A粒度儀的機械強度主要由以下幾部分組成：

1．手輪，2．導向機構，3．加力頭，4．樣品盤，5．調零螺母，6．彈簧，7．支架，8．齒條，9．指針，10．復位旋鈕。

二、KC—1A機械式顆粒強度儀用途及技術指標

KC—1A機械式顆粒強度儀用于測定顆粒的耐壓強度，適用的范圍是：

顆粒直徑：0～10毫米

量程范圍：0～80牛頓（N）

靈敏度：0.2牛頓（N）

測定誤差：≤3%

實用于混配復肥或單一肥料造粒成型后的粒子強度測定，各種催化劑造粒成型后的粒子強度測定，其它顆粒的粒子強度測定。

三、操作

1．KC—1A機械式顆粒強度儀放置在平整的桌面上使用。

2．每次測定前，應先校正紅色指針使其對準“0”位。其方法是，當紅色指針過“0”位時，反時針旋轉調節螺母，當紅色指針不到“0”位時，順時針調節螺母。

注意調“0”時加力頭一定要退離試樣盤。

3．將試樣（1粒顆粒）放入樣品盤中，用復位旋鈕使黑色指針與紅色指針相重合，然后逐漸地順時針轉動加壓手輪，向被測顆粒施加壓力，此時刻度盤上的二根針同時移動。當顆粒破裂時，停止加壓。此時壓桿頭與樣品支撐板之間呈間隙，紅色指針迅速返回，而黑色指針則停在原點不動。黑色指針指示的刻度值即為粒子的破碎強度。

四、校準和維護

1．本儀器應定期（每半年一次）進行量程校準，方法是將二根立柱上二個螺帽旋去，將蓋板連同上面的部件取下。在樣品盤上放入標準法碼（見校正表），看紅針是否正確指示刻度值，如有偏差，可將側板取下，調節內部彈簧的工作長度，使其指示正確的刻度值。校準完畢，將取下的儀器部件復原。

KC—1A機械式顆粒強度儀校正表（法碼用4級標準碼）

加法碼量（克）1020  2041  4082  6122 8163

理論示值（N）10.0 20.0 40.0 60.0 80.0

實 際 值（N）

誤差（%）

2．KC—1A機械式顆粒強度儀只能測定單顆耐壓力小于80牛頓的粒子強度，不得過載，以免損傷彈性元件。

3．KC—1A機械式顆粒強度儀上各部份零件不得隨意拆卸或松動，以免影響計量的準確性。

4．KC—1A機械式顆粒強度儀應置于沒有腐蝕性氣體、灰塵較少的環境中工作。每次使用后，與試樣接觸部份應清洗干凈。
